小巧型溫度變送器是利用鉑電阻的阻值隨溫度變化而變化，且呈一定函數關系的特性來測量被測介質的溫度。產品由溫度傳感器，補償電路和轉換電路三部分組成，具有性能穩定，靈敏度高，可靠性強等優點。高溫型一體化溫度變送器采用全焊接活動螺紋結構，安裝方便，廣泛應用于石油機械、化工機械、泵及壓縮機、電力、鍋爐、天然氣等自動化溫度測控系統中設備配套、用來測量各種工業過程中-50～500℃范圍內的液體、蒸汽或固體表面的溫度，與顯示儀表、記錄儀表以及各種控制系統配套使用
1、加裝散熱桿，具有優異的散熱性能
2、高精度，高穩定性，抗干擾能力強
3、多種連接方式，多種輸出信號
4、防爆標志：ExiaⅡCT4（本安型）
5、安裝方便，能長期穩定工作
6、響應快
7、可按客戶要求特殊定制
| 量程范圍 | -50℃～500℃ |
| 供電電源 | 24V |
| 輸出信號 | 4～20mA |
| 精度 | 0.5級 |
| 敏感元件 | Pt100 |
| 絕緣強度 | 100MΩ/250VDC |
| 長期穩定性 | ≤0.2%FS/年 |
| 熱響應時間 | ≤30s |
| 置入直徑 | Φ8（特殊要求可協商） |
| 防爆等級 | 本安防爆ExiaⅡCT6 |
| 外殼防護 | IP65 |
| 工作環境 |
（1）環境溫度：-40～85℃ |
| （2）相對濕度：0～95％RH | |
| （3）機械振動：f≤55HZ，振幅＜0.15mm | |
| （4）消耗功率：＜0.5W |

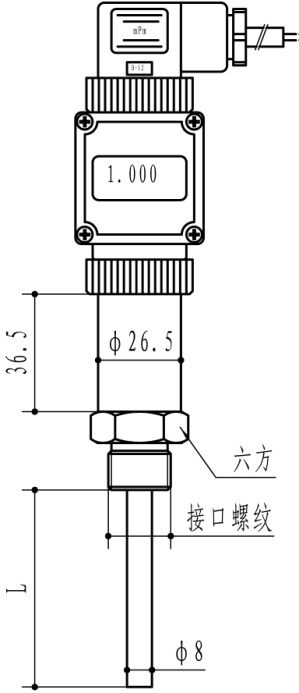

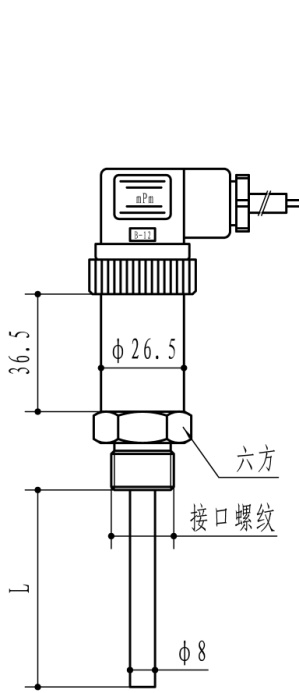

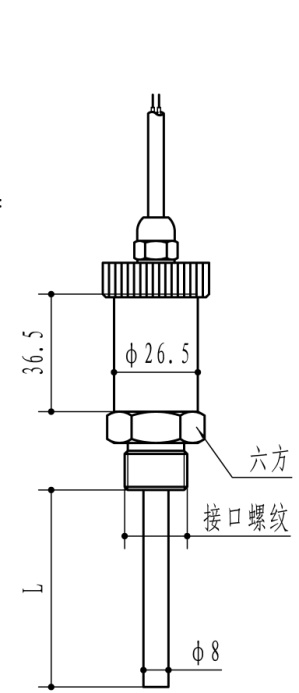

| 種類 | J5：赫斯曼 | J6：赫斯曼直接引線 | J17：赫斯曼帶顯示 |
| 尺寸圖 單位：mm |
 |
 |
 |
| 注：L為插入深度（不含螺紋）；La為散熱長度；溫包直徑默認為φ8，特殊要求可定制 | |||
| 接口螺紋 | 螺紋長度 | 六方大小 |
| M16×1.5 | 15 | SW24 |
| M20×1.5 | 15 | SW27 |
| M27×2 | 20 | SW32 |
| 溫度上限 | 散熱長度 |
| -50℃～150℃ | 20 |
| 150℃～250℃ | 40 |
可根據客戶要求定制特殊插入深度
| 產品名稱 | ||||||||||
| TKS-316 | ||||||||||
| 量程范圍 | ||||||||||
| 0℃～300℃ （根據客戶要求直接填寫） | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:12V DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 電氣接口 | ||||||||||
| J1：赫斯曼、J2：赫斯曼直接引線、J3：赫斯曼帶顯示 | ||||||||||
| 附加信息 | ||||||||||
| 螺紋接口：C1：M20×1.5、C16：M16×1.5、C18：M27×2 | ||||||||||
| 插入深度：L30:30mm、L50:50mm、L75:75mm、L100:100mm、L150:150mm | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| TKS-316 | 0～300℃ | V1 | B1 | J1 | C1L30P1 選型舉例：TKS-316-0～300℃ -V1-B1-J1-C1-L30-P1 | |||||
可根據客戶要求定制特殊插入深度
▲選型說明
表示型號為TKS-316、量程范圍為0℃～300℃、供電電源24V、輸出信號4～20mA、電氣接口為赫斯曼、螺紋接口為M20×1.5、插入深度為30mm、精度為0.5%。
▲訂購提示
⑴ 插入深度為不含螺紋長度。
⑵ 帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
⑶ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
?
